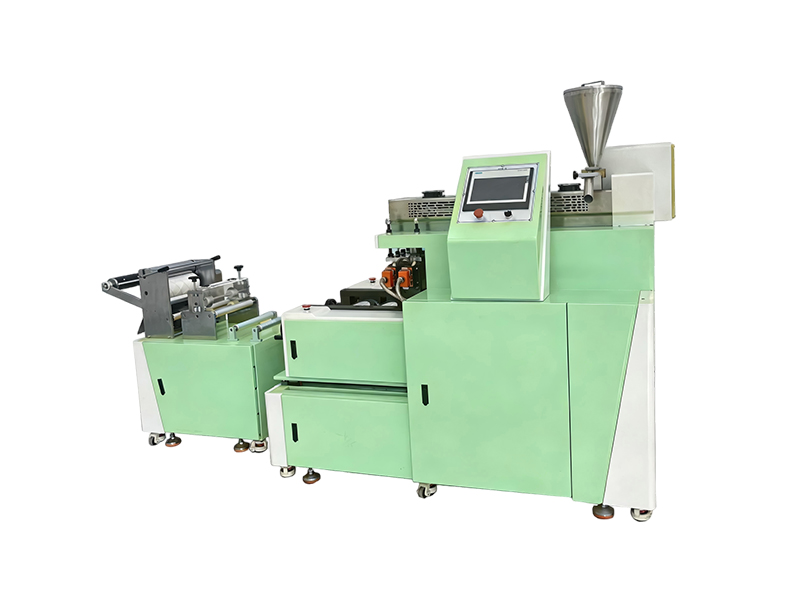

锡华单层下挤出流延机是锡华的精密流延成型设备，核心适配高分子材料实验室研发、小批量试产及工艺验证，可高效制备厚度均匀的单层薄膜，适配 PP、PE、PVC、EVA、TPU 等多种塑料材料，也能用于新材料配方研发与性能测试。以下从核心结构、工作原理、技术参数、性能优势及适用场景展开说明：
一、核心结构
- 单螺杆挤出单元：标配 φ25mm 单螺杆（长径比 25:1/33:1 可选），进口合金钢螺杆经真空热处理，硬度 HRC58-62；机筒 4 段温控 + 模头 1 段独立温控，铸铝加热器配合数显 PID 调节，控温精度 ±1℃，保障物料均匀塑化。
- 下挤出流延模块：采用衣架式流延模头（膜宽 200-300mm，膜厚 0.05-0.5mm 可调），下挤出结构使熔体垂直流延至冷却辊，配合双冷却辊（φ100mm×400mm）快速定型，牵引辊双电机驱动（750W×2），收卷辊独立力矩电机控制张力。
- 控制系统：PLC 触控屏集成参数设定、温度监控、转速调节等功能，支持多段工艺程序存储，适配不同材料的流延参数切换。
- 辅助系统：含 30L 不锈钢冷却水箱、120W 循环水泵、自动切边装置及气压式收卷机构，保障薄膜成型稳定与收卷整齐。
二、工作原理
- 熔融挤出：塑料颗粒入料斗，经螺杆加热塑化，形成均匀熔体。
- 下挤出流延：熔体通过下置模头挤出，均匀流延至冷却辊表面。
- 冷却定型：冷却辊精准控温，快速冷却熔体，牵引辊调节张力与速度，保证薄膜厚度均匀。
- 收卷成品：冷却后的薄膜经切边后，由收卷辊张力稳定收卷，形成成品卷材。
三、核心性能参数（XH-432 参考）
| 参数项 | 数值 |
|---|
| 螺杆直径 | φ25mm |
| 长径比 | 33:1 |
| 模唇宽度 | 300mm（可定制） |
| 膜厚范围 | 0.05-0.5mm |
| 温控精度 | ±1℃ |
| 主机功率 | 2.2-4KW |
| 产量 | 约 5kg/h |
| 冷却辊尺寸 | φ100mm×400mm |
四、核心优势
- 下挤出结构：熔体垂直流延，减少气泡与厚度偏差，提升薄膜透明度与平整度。
- 精准温控：多段独立温控 + 快速冷却系统，适配热敏性材料（如 EVA、TPU）成型，避免降解。
- 模块化设计：主机与流延机组分离，螺杆、模头可快速更换，清理便捷，适配多配方研发。
- 操作便捷：体积紧凑，开放式结构便于维护，触控屏一键启动，降低操作门槛。
五、适用场景
- 实验室研发：新材料（如可降解 PLA、生物基材料）配方验证、工艺参数优化。
- 小批量生产：电子保护膜、食品包装试产、医疗耗材小批量定制。
- 质量检测：原材料性能测试、薄膜物理性能（拉伸、透光率）制样。
